他们借助原位液相透射电子显微镜技术，于纳米尺度层面首次“实时呈现”自然界里黄金纳米颗粒在黄铁矿表面的形成动态过程，还提出了黄铁矿诱导金沉淀的全新机制。
长期以来，黄铁矿诱导金沉淀被视为高品位金矿形成的关键环节，然而传统研究多依赖反应后的离线分析手段，难以捕捉金沉淀发生的瞬时过程。
此次研究团队对实验方法进行了创新，在排除溶解氧和电子束干扰的模拟自然环境条件下，实时观测了黄铁矿与浓度仅为10ppb（十亿分之十）的极低浓度含金溶液之间的反应过程。
▲不同反应时间下黄铁矿在金溶液中的反应动态过程
结果表明，在接触大约13分钟后，黄铁矿表面会首先形成一层“致密液体层”；到了约20分钟时，这层液体内部便开始析出金纳米颗粒，之后颗粒的数量慢慢变多、尺寸也不断增大。
整个过程借助纳米级观测技术被清晰记录下来，就像一场“黄金诞生现场直播”。
研究表明，金纳米颗粒并非在溶液里“凭空”出现，而是在紧邻黄铁矿表面的“致密液体层”中形成。
这层液体宛如一座高效的“纳米工厂”，即便面对金浓度极低（仅为十亿分之几）的流体，也能对金的成核、生长与富集起到有效的催化作用。

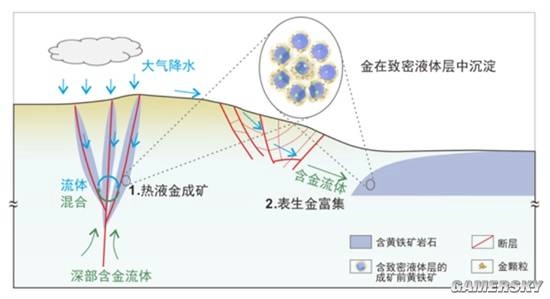

▲热液成矿及表生作用过程中致密液体层内金富集的示意图
